- 冷軋機的工作原理
一、軋制條件：
材質：不銹鋼
進料厚度：1.0mm 進料寬度：400mm
成品厚度：0.2mm 成品寬度：400mm
軋制速度：V≤100m/min
軋制壓力：180T
二、設備配置：

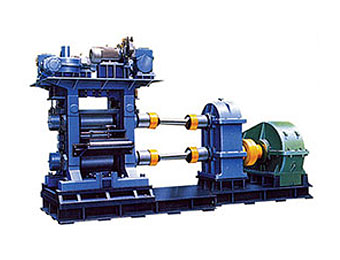

主機：Ф110/Ф360×500、φ165/φ450×450、Ф140/Ф550×550、φ140/φ580×580四輥冷軋機
(1)壓下裝置：
1、電動壓下電機YZ型5.5KW×2臺：
2、可同時壓下，提升，也可分別提升，壓下；
3、壓下蝸輪付為二次包絡環面蝸輪，蝸桿，中心距為240mm，模數為12mm
4、壓下螺桿為B120×6，材質為40Cr;
5、蝸輪箱體材質為ZG270-500。
(2)機架裝置：
1、兩片閉合牌坊(立柱截面尺寸210×260mm)
2、配進口壓板
3、配托輥裝置；
4、上輥系為彈簧平衡
(3)軋輥裝置：
1、工作輥徑×輥面寬度Ф115×500mm 材質：9Cr2Mo軸承采用有內圈滾動軸承
2、支承輥徑×輥面寬度Ф360×500mm 材質：9Cr2Mo軸承采用FC4058192
3、潤滑方式：干油潤滑
4、換輥方式：人工換輥(配換輥軌道)
(4)主傳動：
1、傳動方式：支承輥傳動
2、主電機：Z4-280-41 N=185KW n=750/1900r/min(杭州恒力)
3、主減速機：ZL85 I=16(配潤滑油路管道)
4、人字齒輪箱(鋼件)：A=500mm Mn=8mm(配潤滑油路管道)
5、十字萬向接軸(配接軸托架)
6、傳動底座及基礎螺栓。
三、套筒式張力卷取機 二臺
1、套筒尺寸：Ф400×500mm
2、電機：Z4-250-41 N=110KW n=750/1700r/min(杭州恒力)
3、減速機：JZQ85 I=15.75
4、最大卷重：3300kg
